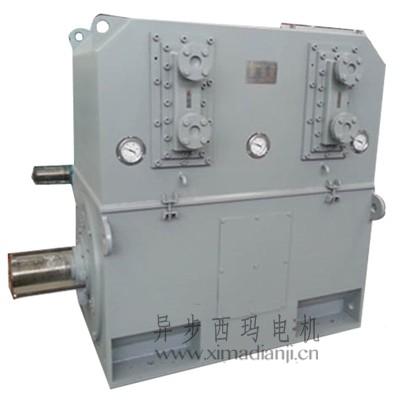

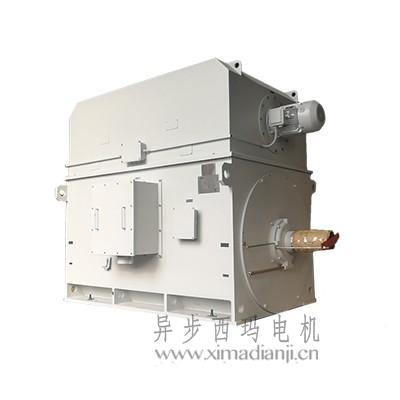

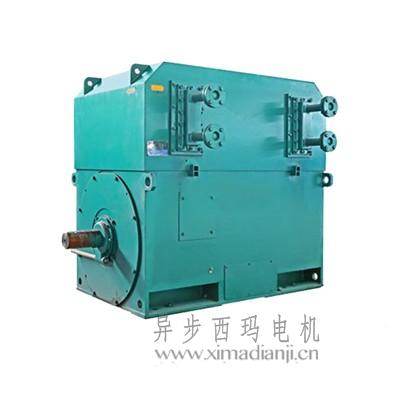

YXKS系列高效高压电机（6KV/10KV）

YXKS系列高效高压电机（6KV/10KV）产品概述

YXKS系列高效高压电机，电压等级为6KV、10KV两种。

该系列电机的开发采用了的分析技术，制造中采用的材料与科学的加工工艺，使得系列电机具有、噪声低、振动小、可靠性高和安装维修方便等优点。

YXKS系列高效高压电机相关引用标准

JB/T 12730-2016《YKK、YXKK系列高压三相异步电动机技术条件及能效分级(机座号355-630)》

JB/T 12729-2016《YKK、YXKK系列10KV三相异步电动机技术条件及能效分级(机座号400-630)》

GB 30254-2013《高压三相笼型异步电动机能效限定值及能效等级》

YXKS系列高效高压电机型号说明(以YXKK500-4为例)

YXKK—封闭带空-空冷却器的笼型转子异步电动机;

500—代表电机中心高500mm;

4—代表4级;

YXKS系列高效高压电机基本参数

(1)额定电压：6KV或10KV(可根据需要制造特殊电压)

(2)额定频率：50Hz(可根据需要制造60Hz)

(3)工作制：S1连续工作

(4)防护等级：IP54/IP55

(5)冷却方式：IC611/IC616

(6)电机结构形式安装方式：IMB3

(7)绝缘等级：F级

YXKS系列高效高压电机结构特点

该系列电机采用箱式外型，机座由钢板焊接成形，这使得电机具有刚度好、重量轻的特点，电机结构的优化设计也使得系列电机具有便于安装和维护的优点。

定、转子冲片由低损耗的无取向冷轧硅钢片冲制而成。

定子采用外装压结构，定子绕组采用F级绝缘材料，线圈端部采用可靠固定绑扎，线圈的端部接线完成以后，需经匝间脉冲电压实验，并采用真空压力浸渍无溶剂漆(VPI)工艺处理。

鼠笼转子有铸铝和铜条两种结构，采用可靠的铸铝工艺或焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。

轴承采用滚动轴承与滑动轴承两种结构形式，依电机功率大小、使用工矿及转速而定。
